Подробная информация о продукте:
Оплата и доставка Условия:
|
| Тип: | 1000 | Шаг ступенчатой цепи (P): | 135,46 |
|---|---|---|---|
| Диаметр штифта (D): | 20/25/35/40 | Размер ролика (D1xH): | 100x22 |
| Ось: | Твердый | Среда: | внутри снаружи |
| Подать заявку на эскалатор: | ХО-ПЭ/21НП-ПЭ | ||
| Выделить: | Ролик вне эскалатора запасной части связи,Эскалатор запасной части CNAS,эскалатор цепи шага с пластиковым кустом |
||
Введение предпосылки
Подавляющее большинство сверхмощных эскалаторов принимает дизайн цепи шага с цепью ролика наружной. Этот вид продуктов эскалатора главным образом использован в высоких зданиях и местах с большой подачей пассажира, как метро и эпицентры деятельности транспорта, место etc. Поэтому, сильное требование для проверки качества безопасности и продукции цепи шага, ключ и компоненты безопасности в управляющем устройстве эскалатора. После увеличиваемой пользы, если цепь шага носила вне и достигала свой конструированный срок службы, то ее необходимо заменить быстро и надежно.
Техническая характеристика изделия
| Сверхмощный тип валика роликовой цепи шага эскалатора вне связи, тангажа 135,46, неубедительные цапфы | ||||||
| продукт серия |
смазка | цепной штырь Dia. (mm) |
соединение цапфы (фиксированный/отделяемый) |
размер ролика dia. ширина x (mm) |
фиксирование шага | мини. прочность обрыва (KN) |
| c13546-20 | масло | 20 | отделяемый | 100 x 22 | куст струбцины | 220 |
| c13546-25 | масло | 25 | отделяемый | 100 x 22 | куст струбцины | 250 |
| c13546-35 | масло | 35 | отделяемый | 100 x 22 | куст струбцины | 300 |
| c13546-40 | масло | 40 | отделяемый | 100 x 22 | куст струбцины | 387 |
Деталь продукта

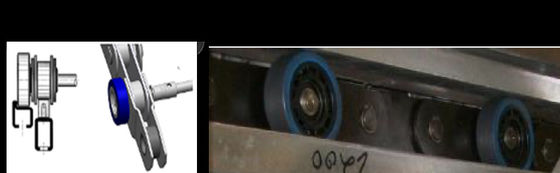

Тангаж P=135.46mm цепи шага, 3P = шаг distance=406.4mm, смазка шага цепная используемое масло.
Цепь шага соединена со своими левой стороной и правильными сторонами неубедительными цапфами. Ширина цепи шага тип 1000 для ширины эскалатора. Структура дизайна отделяемое соединение путем использование неубедительных цапф для того чтобы соединить связь левой стороны и правильной стороны для транспорта. Вообще, длина каждой цепи разделена в 10 створок, 2 створки и основание связи смещения на определенном контракте.

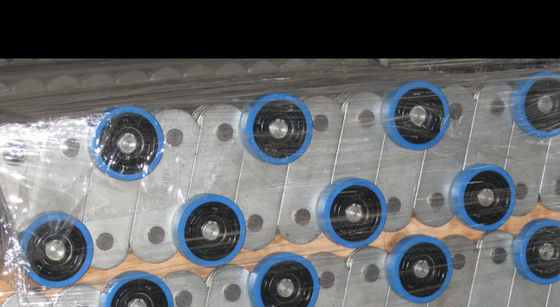

Ролики шаг-цепи сделаны из гидролизного устойчивого полиуретана. И эпицентр деятельности валика роликовой цепи шага используемое PA66. Весь валик роликовой цепи шага прошел тест выборности анти--гидролиза 250hours, гидролиз масла 250hours, и продолжительность времени определения срока службы 5000hours.
Блок створки цепи шага для кода заказа
| серия | 10 створок | 2 створки | возместите связь |
| c13546-20 | c13546-20-os-10 | c13546-20-os-02 | c13546-20-os-01 |
| c13546-25 | c13546-25-os-10 | c13546-25-os-02 | c13546-25-os-01 |
| c13546-35 | c13546-35-os-10 | c13546-35-os-02 | c13546-35-os-01 |
| c13546-40 | c13546-40-os-10 | c13546-40-os-02 | c13546-40-os-01 |
Применение
Ролик тангажа 135,46 вне цепи шага связи широко использован в сверхмощных эскалаторах и имеет расстояние шага 406,4 mm. Соответствующее для типа XO-PE/эскалаторов XO-21NP.
Продукция и проверка качества
Цепь шага сделана поставщиками цепи шага индустрии известными. Процесс проверки качества изготовления цепи шага включает материальный вход, подвергать механической обработке компонента, термическую обработку части и окончательную сборку, с программой проверки качества обеспечить что каждая цепь шага достигает требований к оригинального дизайна. Качественные уровни последовательны с международными первоклассными эскалаторами бренда.
Все типы цепей шага достигали типа протокола испытаний оборудования CNAS.
Наше обслуживание
Наша профессиональная проектируя команда может обеспечить службу технической поддержки для того чтобы помочь клиентам определить соотвествующие спецификации цепи шага для того чтобы соотвествовать безопасности и продолжительности жизни.
