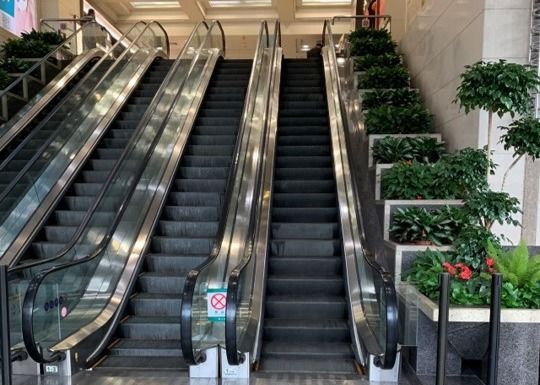

Эскалатор нержавеющей стали эскалатора торгового центра привода OEM VF крытый электрический

Внедрение продукции

Наш тип E06 коммерчески эскалатора начат нашими международным зрением и опытной профессиональной технической проектной группой.

Продукт выделяет свои персонализированный дизайн, профессиональную технологию, уникальные характеристики, безопасную и надежную, превосходную операционную работу, высокую эффективность и энергосберегающее, модное возникновение.

Концепция безопасности и зеленой охраны окружающей среды делает E06 тип продукты эскалатора постоянн работает под безопасным, низкая цена, потребление малошумных, низкой мощности, никакое загрязнение нефтью, и тихие и nat ural условия, принося опыт езды сильно уговаривать к пассажирам.

Объем применения

E06 тип коммерчески эскалатор можно широко использовать в разнообразие коммерчески случаях и окружающей среде в крытом или на открытом воздухе:

• Торговый центр
• Supermarkect
• Конференц-центр
• Выставочный центр
• Гостиница
• Офис и организация бизнеса
• Музей
• Больницы

Основные технические данные

Ключевое компонентное зрелое персонализированное самое интересное дизайна

Описание структуры продукта основное

Ферменная конструкция

Ферменная конструкция эскалатора использует дизайн стальной структуры углового профиля сваривая. Свои верхняя хорда и более низкая польза угловое стальное L125x180x8 хорды. Ферменная конструкция может поддержать подъем до 8 метров. Длина 15830mm максимальное DBE (расстояние между поддержкой 2 концов) эскалатора, и с одной промежуточной поддержкой, перекрестное расстояние между поддержкой конца может достигнуть длину 30600mm. Отклонение ферменной конструкции чем 1/750 которое подтвержено вычислением и подтвержено через тест максимальной допускаемой нагрузки согласно требованию к кода EN115. Ферменная конструкция порошок покрытый для защиты от коррозии для крытого блока и прикладывает горячее погружение гальванизированное для на открытом воздухе применения. Ферменная конструкция может быть конструированным разделением в 2 или 3 части для пересылки контейнера.

Управлять машиной

Управляя машина конструирована для использования редуктора коробки передач червя как стандарт конфигурация и спирального редуктора коробки передач опционного. Мотор дизайн высокой эффективности который уровень IE2 выхода по энергии как стандарт и ужин высокопоставленное IE3 опционный.

Цепь шага и шаг

Цепь шага конструирована для своего тангажа 133.33mm, которое популярный размер в индустрии для того чтобы поддержать расстояние шага 400mm (133.33x3). Следовательно, запасная часть для их доступна и популярна в рынке запасной части. 2 вида шагов будут обеспечены, стандарт для всего умирают шаг литого алюминия, собрание тип шаг нержавеющей стали вариант. Шаги порошок покрытый с черным или серым цветом. С demarkation 3 сторон желтым опционным.

Система отслеживания

Система отслеживания состоит из верхней кривой, понижает раздел кривой и уклона. Верхняя кривая и более низкая кривая сваривают дизайн блока следа.

След раздела уклона структура профилей следа которая край профиля как функция наведения для хода валика роликовой цепи шага и ролика шага. Этот дизайн структуры личности полезен к надежности и стабильности идущего проводника шагов и уменьшает боковое движение.

Балюстрада

Балюстрада панель защитного стекла, дизайн центра поручня slimline современный. СИД под освещением поручня, освещение предохранителя щетки и освещение гребня опционные особенности для красоты возникновения эскалатора. Польза панели юбки, внутренних и наружных украшая 2 mm нержавеющей стали sus304 волосяного покрова. Внешняя панель будет подгонянным дизайном и материальной пользой 1,5 mm нержавеющей стали sus304 толщины.

Возникновение моды

Плита поддержки гребня

Зоне плиты поддержки гребня весьма ряд риска безопасности и нужно быть сфокусированным дальше. Мы усиливали прочность плиты поддержки гребня так, что под условием придавая нагрузку 6000N/mm2, своя деформация не находится больше чем 2mm. Upthrust entend следа в дизайн плиты гребня одна из наших мер безопасности к garrenty шагам не поднять вверх ударять гребень.

Прибор смазки

Прибор смазки эффективный прибор насоса с зубчатой передачей для лучшей смазки. Зеленый дизайн для уменьшения отхода масла и для избежания загрязнения окружающей среды.

Система управления

Система управления состоит из регулятора и предохранительных устройств который уступчив с EN115: требование к 2017 кодов. Регулятор прикладывает контрольную панель микропроцессора и оборудует все виды переключателей на безопасный режим и различных датчиков для того чтобы контролировать ход эскалатора. Регулятор поддерживает привод VF для того чтобы переключить в бесполезную модель для того чтобы понизить скорость эскалатора для энергосберегающего.

Предохранительное устройство эскалатора

Стандартное предохранительное устройство - EN115: требование 2017 уступчивое
1	Недостаток предохранения от участка или участка errot	В случае если обнаруженный недостаток участка или участка ошибки, эскалатор автоматически остановит деятельность.
2	Предохранение от перегрузки мотора	Когда течение сверх 15% эскалатор остановит автоматически.
3	Предохранение от петли электроприбора	Оно предлагает автоматический прибор разъединения цепи для защиты цепи и компонентов электропитания эскалатора.
4	Предохранение от входа поручня	Защита активирует для того чтобы остановить эскалатор бежать на обнаружении объектов сжатых во вход поручня.
5	Предохранительное устройство плиты гребня	Когда некоторое чужое subatance будет закреплено в или между гребнях, эскалатор автоматически остановит деятельность
6	Прибор предохранения от шага провисая	Когда шаг обнаруженная сломленная или серьезная деформация, эскалатор остановит побежать автоматически до этого для того чтобы шагнуть входящ в плиту гребня.
7	Прибор главного привода сломленный цепной контролируя	Когда цепь главного привода сверх протянет или сломает, контролируя прибор будет активирован для того чтобы остановить деятельность эскалатора.
8	Предохранение от безопасности цепи шага	Когда цепь шага сверх протянет или сломает, прибор защиты будет активирован для того чтобы остановить деятельность эскалатора.
9	Над предохранением от скорости	Приложите датчик для того чтобы контролировать скорость цепного колеса главного привода сразу, защита активирует на обнаружении работать на скорости 20% более высоком чем проектная скорость, поставка главной власти будет отрезана для работать стопа эскалатора. Если эскалатор подъем сверх 6 m, то оборудованное с вспомогательным тормозом, после этого этот прибор аварийного тормоза будет активировано для того чтобы затормозить ход эскалатора.
10	ООН-преднамеренное предохранение от реверсирования (NRD)	Приложите датчик для того чтобы контролировать направление вращения цепного колеса главного привода, защита активирует на обнаружении неумышленного обращенного движения (от установленного направления) шагов и поручни, эскалатор работать стопа. Если эскалатор подъем сверх 6 m, то оборудован вспомогательный тормоз, после этого этот прибор аварийного тормоза будет активирован для того чтобы затормозить ход эскалатора.
11	Демаркационная линия	Желтая демаркационная линия расположена в переднем положении и 2 стороны проступи шага к грея пассажирам шагают прочь рискованая область, который нужно избежать быть entapped в зазор между краем смежного шага и на зазоре между панелью юбки.
12	Кнопка аварийной остановки	Нажмите кнопку аварийной остановки для того чтобы остановить эскалатор в случае если авария случается.
13	Предохранение от панели юбки	Когда некоторое чужое вещество было закреплено между панелью юбки и шагом, эскалатор автоматически останавливает деятельность.
14	Предохранение от тормоза	Когда электрическая сила падает ниже требуемого поставки или она действует любое предохранительное устройство, работая функция тормоза идет во влияние предохранительным устройством через действие гибкости весны для тормозить эскалатор для того чтобы остановить деятельность.
15	Переключатель осмотра безопасности	Предохранительное устройство для предотвращения эскалатора от начала во время осмотра и обслуживания.
16	Под освещением шага	Освещение существует в верхних и нижних концах эскалатора, нижней части шага для того чтобы напомнить пассажирам о проблем безопасности.
17	Alambell начиная прибор	Тревога звенит когда она начинает эскалатор для того чтобы напомнить пассажирам о проблем безопасности.
18	Прибор поручня сломленный	Когда поручень обрыв, эскалатор автоматически останавливает деятельность.
19	Прибор контроля скорости поручня	Защита активирует для того чтобы остановить эскалатор на обнаружении отступления скорости поручня больше чем + - 15% к скорости шага внутри рамки времени 5 к 15s.
20	Предохранитель Буша панели юбки	Устанавливал предохранитель щетки между панелью юбки и шагами предотвратит пассажиров от касаться панели юбки.
21	Отсутствующий прибор шага	Отсутствующий шаг можно быть обнаружен и эскалатор остановить прежде чем окно ловушки вытечет от гребня.
22	Обнаружение releas тормоза	Тормоз добавляя переключатель обнаружения предотвращает мотор бежать без отпуска тормоза для избежания сгореть мотор машины.
23	Контактное устройство плиты пола	Защита против риска пассажиров и людей обслуживания падая вниз в комнату машины куда плита пола извлечется. Люди обслуживания должны использовать коробку inpsection для бега эскалатора моделью приемочного контроля под состоянием будучи извлеканными плиты пола.
Опционное предохранительное устройство
24	Вспомогательный тормоз	Для подъема < 6="" m="" escalator="" as="" optional="" enhancement="" safety="" device="">
25	Огнеупорный свертывая прибор двери	Когда этот прибор приходит действие, он может остановить деятельность эскалатора. Этот прибор должен быть установлен около эскалатора в здание.

Расположение предохранительного устройства эскалатора

Покупать конфигурацию

3 типичных покупая конфигурации для отборного для того чтобы отвечать потребностямы клиента различные фокусировать рассмотрение на безопасности, возникновении эффективных, надежных, моды или другой области:

• Стандарт
• Профессиональный
• Делюкс

Стандарт - адекватно встречает основную функцию эскалатора.
Профессионал - полностью отвечать потребностямы различных функций обыкновенно используемых в эскалаторах, оборудованных с функцией переменного привода частоты энергосберегающей. Освещение гребня Priveded и освещение щетки панели юбки.
Делюкс - совершенно отвечает потребностямы различных функций эскалатора, оборудованных с функцией переменного привода частоты энергосберегающей, управляя машина принимает редуктор конического зубчатого колеса более высокой эффективности спиральный, снабжает разнообразие освещение beautifier эскалатор, польза нержавеющей стали 2mm толстой и других предварительных материалов, 4 литра консервной банки масла большой емкости и других роскошных конфигурации.

Если подгонянные продукты эскалатора необходимы, то пожалуйста свяжитесь мы для обсуждения конфигурации эскалатора особенного.

Матрица типичной покупая конфигурации 3

Конфигурация		Крытый			На открытом воздухе
	Компонент	Стандарт	Профессиональный	Делюкс	Стандарт	Профессиональный	Делюкс
Конфигурация безопасности	Гребень с желтым предупреждением	/	✔	✔	/	✔	✔
	Интерфейс аварийной остановки в случае огня	/	○	✔	/	○	✔
	Освещение гребня	/	✔	✔	/	✔	✔
	Вспомогательный тормоз	/	○	✔	/	○	✔
	Строя интерфейс и пакет безопасности обслуживания	/	✔	✔	/	✔	✔
	Под освещением шага	/	/	✔	/	/	✔
Энергосберегающий	Коробка передач	Коробка передач червя	Коробка передач червя	Коробка винтовой зубчатой передачи	Коробка передач червя	Коробка передач червя	Коробка винтовой зубчатой передачи
	Энергосберегающий режим	Работа в непрерывном режиме	Число оборотов холостого хода с положением боевой готовности VF	Прерывистая деятельность с положением боевой готовности VF	Работа в непрерывном режиме	Число оборотов холостого хода с положением боевой готовности VF	Прерывистая деятельность с положением боевой готовности VF
Украшение	Освещение панели юбки	/	/	○	/	/	○

Конфигурация (продолжайтесь)

Конфигурация		Крытый			На открытом воздухе
	Компонент	Стандарт	Профессиональный	Делюкс	Стандарт	Профессиональный	Делюкс
Материал	Панель юбки	1.5mmSUS430	1.5mmSUS304	2mmSUS304	1.5mmSUS304	1.5mmSUS304	2mmSUS304
	Украшать профили	1.5mmSUS430	1.5mmSUS304	2mmSUS304	1.5mmSUS304	1.5mmSUS304	2mmSUS304
	Коробка входа	SUS430	SUS304	SUS304	SUS304	SUS304	SUS304
	Floorplate	SUS430	SUS304	Алюминий	Алюминий	Алюминий	Алюминий
	Поручень	SBR	SBR	NT	SBR	SBR	CSM
	Крышка шага/валика роликовой цепи шага (водоустойчивая крышка))	/	/	/	✔	✔	✔
Другие	Емкость бензобака	2L	4L	4L	2L	4L	4L
	Поплавковый выключатель смазки	/	✔	✔	/	✔	✔
	Индикация недостатка в верхней посадке	/	✔	✔	/	✔	✔

Досборочное обслуживание

Мы обеспечиваем обслуживание эскалатора досборочное. Клиенты могут приказать полу-продукт который весь эскалатор за исключением регулятора где предложенный местной поставкой для того чтобы отвечать потребностямы местного экстренныйого выпуска.

Схема размещения

Схема размещения (продолжайтесь)
