Подробная информация о продукте:
Оплата и доставка Условия:
|
| Тип: | 1000/800/600 | body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu: | 135,46 |
|---|---|---|---|
| Диаметр штифта (D): | 12.7/15/20/25 | Размер ролика (D1 x H): | 76,2 х 22 |
| Ось: | Пустой | Среда: | внутри снаружи |
| Соединение осей: | съемный | Смазка: | масло |
| Ступенчатая фиксация: | Пластиковая зажимная втулка | Соответствующий для: | 508NCE/510/510PSE/513NPE/515NPE |
| Высокий свет: | Часть эскалатора 513NPE запасная,Цепь шага запасной части эскалатора,Тип цапфы 1000 полости эскалатора |
||
Введение предпосылки
Коммерчески эскалатор и эскалатор подавляющего большинства общественный используемый ролик внутри дизайна цепи шага связи. Эти виды эскалатора главным образом использованы в местах с коммерчески зданием с эпицентром деятельности подачи или общественного транспорта пассажира nornal со светлой подачей пассажира обязанности, как торговый центр, офисные здания, больница, вокзал, здание общественного транспорта, эпицентры деятельности транспорта и другие места.
Как ключевой управляя компонент эскалатора, сила передач цепи шага транспортировать пассажиров от одного пола на другое через шаг. Поэтому, безопасности и качественной надежности частей необходимо быть гарантированы и сильное требовать. После того как эскалатор использовал много лет, цепь шага носила вне и превышает конструированный срок службы, ее необходимо заменить в срок и propertly восстановить безопасность продукции и надежность.
Техническая характеристика изделия
| Серия продукта | Смазка |
Цепной Pin Dia (mm) |
Соединение цапфы (Фиксированный/отделяемый) |
Тип цапф |
Размер ролика Ширина Dia x (mm) |
Фиксирование Stecp |
Минимальн Ломать прочность (KN) |
|---|---|---|---|---|---|---|---|
| 1354-12-ch | масло | 12,7 | Отделяемый | полость | 76,2 x 22 | Струбцина Буша | 111 |
| 1354-15-ch | масло | 15 | Отделяемый | полость | 76,2 x 22 | Струбцина Буша | 90 |
| 1354-20-ch | масло | 20 | Отделяемый | полость | 76,2 x 22 | Индексируйте штырь | 150 |
| 1354-25-ch | масло | 25 | Отделяемый | полость | 76,2 x 22 | Индексируйте штырь | 200 |
Деталь продукта

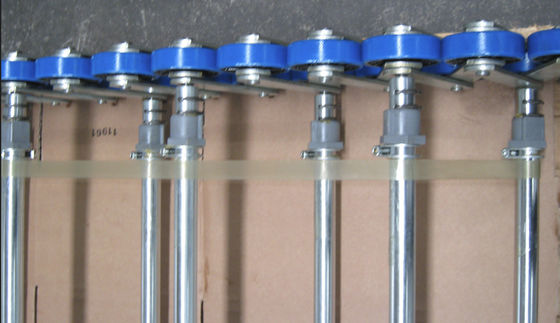

Тангаж цепи шага (p) 135.46mm; тангаж шага (расстояние =3P) 406.4mm шага. Эта цепь шага серии используемое масло для смазки.
Цепь подключена со своей связью левой стороны и правильной стороны неубедительными цапфами. Этот тип цепь шага можно собрать с цепью левой стороны и правильной стороны как вся цепь для транспорта или отделяемым для transporation как вариант.
Ширина цепи шага имеет 1000, 800 и 600 для типа эскалатора.
2 типа дизайна отладки шага: втулка штыря индекса и пластиковая зажимая втулка.
Валики роликовой цепи шага сделаны гидролизным устойчивым полиуретаном и эпицентр деятельности валика роликовой цепи шага используемый полиамид 66. Тест выборности валика роликовой цепи шага включает анти--гидролиз 250 часов, гидролиз масла 250 часов и время выполнения 5000hours определения срока службы
Блок кода цепи приказывая
| Серия продукта | Тип эскалатора | Цепь 10 створок | Цепь 2 створок | Возместите связь |
| 1354-127-ch | 1000 | a1354-127-ch-10 | a1354-127-ch-02 | a1354-127-ch-01 |
| 1354-127-ch | 800 | b1354-127-ch-10 | b1354-127-ch-02 | b1354-127-ch-01 |
| 1354-127-ch | 600 | c1354-127-ch-10 | c1354-127-ch-02 | c1354-127-ch-01 |
| 1354-15-ch | 1000 | a1354-15-ch-10 | a1354-15-ch-02 | a1354-15-ch-01 |
| 1354-15-ch | 800 | b1354-15-ch-10 | b1354-15-ch-02 | b1354-15-ch-01 |
| 1354-15-ch | 600 | c1354-15-ch-10 | c1354-15-ch-02 | c1354-15-ch-01 |
| 1354-20-ch | 1000 | a1354-20-ch-10 | a1354-20-ch-02 | a1354-20-ch-01 |
| 1354-20-ch | 800 | b1354-20-ch-10 | b1354-20-ch-02 | b1354-20-ch-01 |
| 1354-20-ch | 600 | c1354-20-ch-10 | c1354-20-ch-02 | c1354-20-ch-01 |
| 1354-25-ch | 1000 | a1354-25-ch-10 | a1354-25-ch-02 | a1354-25-ch-01 |
| 1354-25-ch | 800 | b1354-25-ch-10 | b1354-25-ch-02 | b1354-25-ch-01 |
| 1354-25-ch | 600 | c1354-25-ch-10 | c1354-25-ch-02 | c1354-25-ch-01 |
10 folts 2 створки возместите связь
Применение
Ролик тангажа 135.46mm внутри цепи шага связи использован в широко коммерчески и общественном эскалаторе и расстоянии шага 406.4mm. Соответствующее на продукт 510 эскалатора, 513NPE, 508NCE, 515NPE, etc.
Producti и проверка качества
Цепь шага сделана Индустри-известными поставщиками цепи шага. Весь процесс изготовления цепи шага включает meterial imgress, подвергать механической обработке компонента, термическую обработку части и окончательную сборку с планом проверки качества к eansure каждое требование к оригинального дизайна шага достиганное цепью. Качественный уровень последователен с международной первоклассной цепью шага эскалатора бренда.
Весь тип цепь шага достиг типа протокола испытаний оборудования CNAS.
Наше обслуживание
Наша профессиональная проектируя команда может обеспечить службу технической поддержки для того чтобы помочь клиентам определить соотвествующие спецификации цепи шага для того чтобы соотвествовать безопасности и продолжительности жизни.
Мы добросердечно спрашиваем, что наши клиенты обеспечивают нас со всеми документами связанными с цепью эскалатора, например отчеты о технического обслуживания, номера запасных частей цепи, чертежи цепи, сертификаты нагрузки обрыва/вычисления нагрузки обрыва, etc. эти документы могут значительно быстро пройти вверх по дознанию и уточнить несоответствия. Для избежания любого риска обеспечивать не-действуя цепь, завершите этот вопросник и шаблон идентификации с детальными фотоснимками накладок звена шарнирной цепи, роликов, штырей шага, цапф, частей цапфы и маркировок на компонентах. Пожалуйста заполните в следующих пунктах и цепных шаблонах как можно совершенно. Если шаблон отклоняет от цепи, который нужно измерить, то эскиз, измерение и фотоснимок деталь onin deviati.
