| Тип: | коммерчески эскалатор | Код: | ГБ16899/ЭН115: 2017/АСМЭ17.1 |
|---|---|---|---|
| Подъем: | <=8м | Степень: | 30°/35° |
| Ширина шага: | 1000/800/600 | Скорость (м/с): | 0,5 |
| Балюстрада: | Стекло | Но. плоских шагов: | 2 / 3 |
| Энергосберегающая модель: | Привод VF | Среда: | Крытый/на открытом воздухе |
| ШАГ: | Алюминий/нержавеющая сталь | Напольная плита: | Алюминий/нержавеющая сталь |
| Выделить: | 30-градусный эскалатор с движущейся дорожкой,эскалатор с движущейся дорожкой из нержавеющей стали |
||

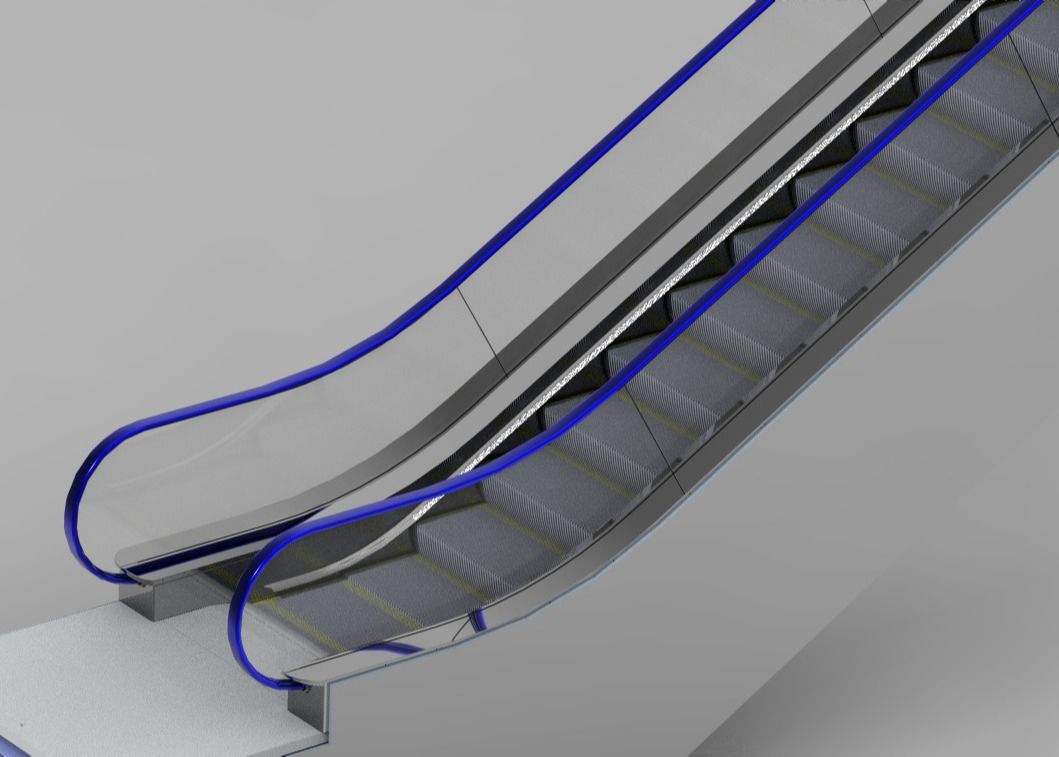

Материал нержавеющей стали ширины ОЭМ эскалатора движущейся прогулки 30 градусов
На открытом воздухе эскалатор 30 градусов/ширина 1000/800/600 балюстрады 35 градусов стеклянная
Внедрение продукции
Эскалатор типа E06 имеет несколько уникальных характеристик, которые отличают его от других эскалаторов.К ним относятся:
Индивидуальный дизайн - эскалатор типа E06 имеет индивидуальный дизайн, который можно настроить в соответствии с конкретными потребностями и требованиями каждого клиента.
Профессиональная технология - Эскалатор типа E06 разработан с использованием новейших профессиональных технологий и инженерных стандартов, чтобы обеспечить его надежность и безопасность.
Энергосбережение - эскалатор типа E06 спроектирован так, чтобы быть энергоэффективным, снижать энергопотребление и сводить к минимуму воздействие на окружающую среду.
Низкий уровень шума — эскалатор типа E06 работает с низким уровнем шума, обеспечивая комфортную и спокойную поездку для пассажиров.
Отсутствие загрязнения маслом - Эскалатор типа E06 спроектирован так, чтобы работать без загрязнения маслом, что делает его экологически безопасным и снижает требования к техническому обслуживанию.
Безопасный и надежный - эскалатор типа E06 разработан с учетом безопасности как главного приоритета и спроектирован так, чтобы быть надежным, обеспечивая безопасную и плавную поездку для пассажиров.
Модный внешний вид - эскалатор типа E06 имеет современный и модный внешний вид, что делает его стильным и привлекательным дополнением к любому коммерческому зданию.
Область применения
Коммерческий эскалатор типа E06 может широко использоваться в различных коммерческих случаях и в окружающей среде в помещении или на открытом воздухе:
Основные технические характеристики
Ключевой компонент Зрелый персонализированный дизайн Изюминка
Описание базовой структуры продукта
Ферма
Ферма эскалатора использует стальную конструкцию сварки углового профиля.Его верхний пояс и нижний пояс изготовлены из угловой стали L125x180x8.Ферма может поддерживать подъем до 8 метров.Длина 15830 мм — это максимальное DBE (расстояние между двумя концевыми опорами) эскалатора, а с одной промежуточной опорой поперечное расстояние между концевыми опорами может достигать длины 30600 мм.Прогиб фермы составляет менее 1/750, что подтверждается расчетом и испытанием при полной нагрузке в соответствии с требованиями стандарта EN115.Ферма имеет порошковое покрытие для защиты внутреннего блока от коррозии и горячее цинкование для наружного применения.Ферма может быть разделена на 2 или 3 части для контейнерных перевозок.
Вождение машины
Приводная машина предназначена для использования редуктора с червячным редуктором в стандартной конфигурации и редуктора с винтовым редуктором в качестве опции.Двигатель представляет собой высокоэффективную конструкцию с уровнем энергоэффективности IE2 в стандартной комплектации и сверхвысоким уровнем IE3 в качестве опции.
Ступенчатая цепь и шаг
Ступенчатая цепь рассчитана на шаг 133,33 мм, что является популярным размером в отрасли для поддержки расстояния шага 400 мм (133,33x3).Следовательно, запчасть для них доступна и востребована на рынке запчастей.Будут предоставлены два типа ступеней: стандартная для всей литой алюминиевой ступени, ступенька из нержавеющей стали в сборе является опцией.Ступени окрашены порошковой краской черного или серого цвета.Желтая демаркация с трех сторон не обязательна.
Трековая система
Система путей состоит из верхнего изгиба, нижнего изгиба и наклонного участка.Верхняя кривая и нижняя кривая представляют собой конструкцию блока сварочных гусениц.
Дорожка наклонной секции представляет собой структуру профилей гусениц, край профиля которой служит направляющей функцией для движения ролика ступенчатой цепи и ступенчатого ролика.Такая конструкция индивидуальной конструкции способствует надежности и стабильности беговой направляющей ступеней и уменьшает боковое движение.
Балюстрада
Балюстрада представляет собой панель из безопасного стекла, поручни в центре тонкого современного дизайна.Светодиодное освещение под поручнями, освещение защиты щеток и освещение гребней являются дополнительными функциями для красоты внешнего вида эскалатора.Панель юбки, внутренний и внешний настил изготовлены из нержавеющей стали sus304 толщиной 2 мм.Внешняя панель будет изготовлена по индивидуальному заказу и изготовлена из нержавеющей стали sus304 толщиной 1,5 мм.
Модный внешний вид
Опорная пластина гребня
Область опорной пластины гребенки представляет собой область экстремального риска для безопасности и требует особого внимания.Мы усилили прочность опорной пластины гребенки таким образом, чтобы при нагрузке 6000 Н/мм2 ее деформация не превышала 2 мм.Упорная дорожка, входящая в конструкцию гребенчатой пластины, является одной из наших мер безопасности, чтобы ступени garrenty не поднимали ударяющий гребень.
Смазочное устройство
Смазочное устройство представляет собой эффективное шестеренчатое насосное устройство для лучшей смазки.Это экологически чистый дизайн, позволяющий сократить количество отходов масла и избежать загрязнения окружающей среды.
Система контроля
Система управления состоит из контроллера и устройств безопасности, соответствующих требованиям стандарта EN115:2017.Контроллер применяет микропроцессорную плату управления и оснащает всеми видами защитных выключателей и различными датчиками для контроля работы эскалатора.Контроллер поддерживает привод VF для переключения в режим ожидания, чтобы снизить скорость эскалатора для экономии энергии.
|
Стандартное защитное устройство - Соответствие требованиям EN115:2017 |
||
| 1 | Отсутствие фазы или защита от неправильной фазы | В случае обнаружения отсутствия фазы или ошибки фазы, эскалатор автоматически остановит работу. |
| 2 | Защита двигателя от перегрузки | Когда ток превышает 15%, эскалатор автоматически останавливается. |
| 3 | Защита контура электроприбора | Он предлагает устройство автоматического отключения цепи для защиты цепи и компонентов электропитания эскалатора. |
| 4 | Защита от входа в поручни | Защита сработает и остановит движение эскалатора при обнаружении предметов, застрявших в перилах входа. |
| 5 | Предохранительное устройство гребенчатой пластины | Когда какие-либо посторонние предметы застревают в гребнях или между ними, эскалатор автоматически останавливает работу. |
| 6 | Устройство защиты от провисания ступеней | Когда ступенька сломана или серьезно деформирована, эскалатор автоматически остановится, прежде чем ступенька войдет в гребенчатую пластину. |
| 7 | Устройство контроля обрыва цепи главного привода | В случае чрезмерного растяжения или обрыва главной приводной цепи срабатывает устройство контроля, чтобы остановить работу эскалатора. |
| 8 | Защита ступенчатой цепи | В случае чрезмерного растяжения или разрыва ступенчатой цепи срабатывает защитное устройство, чтобы остановить работу эскалатора. |
| 9 | Защита от превышения скорости | Примените датчик для непосредственного контроля скорости главной ведущей звездочки, защита сработает при обнаружении работы на скорости на 20% выше номинальной скорости, основное питание будет отключено для остановки работы эскалатора.Если эскалатор находится на высоте более 6 м и оснащен вспомогательным тормозом, то это аварийное тормозное устройство будет активировано для торможения эскалатора. |
| 10 | Защита от непреднамеренного реверсирования (NRD) | Применить датчик для контроля направления вращения главной ведущей звездочки, защита сработает при обнаружении непреднамеренного обратного движения (от заданного направления) ступеней и поручней, эскалатор перестанет работать.Если эскалатор находится на высоте более 6 м, оборудован вспомогательный тормоз, то это аварийное тормозное устройство будет активировано для торможения движения эскалатора. |
| 11 | Демаркационная линия | Желтая демаркационная линия расположена в переднем положении, а две стороны ступени для согрева пассажиров отступают от опасной зоны, чтобы не попасть в зазор между краем соседней ступени и в зазоре между панелью юбки. |
| 12 | Кнопка аварийной остановки | Нажмите кнопку аварийной остановки, чтобы остановить эскалатор в случае аварии. |
| 13 | Защита панели юбки | Когда какое-либо инородное тело застревает между панелью юбки и ступенькой, эскалатор автоматически останавливает работу. |
| 14 | Защита тормозов | Когда электрическая сила перестает поступать или она воздействует на какое-либо предохранительное устройство, функция рабочего тормоза вступает в силу с помощью предохранительного устройства посредством действия упругой пружины для торможения эскалатора, чтобы остановить работу. |
| 15 | Переключатель проверки безопасности | Это защитное устройство, предотвращающее запуск эскалатора во время осмотра и технического обслуживания. |
| 16 | Освещение под ступеньками | Освещение существует в верхней и нижней частях эскалатора, в нижней части ступени, чтобы напомнить пассажирам о вопросах безопасности. |
| 17 | Пусковое устройство Аламбель | При запуске эскалатора звонит сигнал тревоги, чтобы напомнить пассажирам о вопросах безопасности. |
| 18 | Устройство сломанного поручня | Когда перила ломаются, эскалатор автоматически останавливает работу. |
| 19 | Устройство контроля скорости поручня | Защита срабатывает для остановки эскалатора при обнаружении отклонения скорости поручня более чем на +- 15% от скорости ступени в течение времени от 5 до 15 с. |
| 20 | Панель юбки Защита куста | Щеточная защита установлена между панелью юбки и ступеньками, чтобы пассажиры не касались панели юбки. |
| 21 | Отсутствует ступенчатое устройство | Пропущенная ступенька может быть обнаружена, и эскалатор остановится до того, как окно-ловушка появится из гребенки. |
| 22 | Обнаружение отпускания тормоза | Переключатель обнаружения добавления тормоза предотвращает работу двигателя без отпускания тормоза, чтобы не сжечь двигатель машины. |
| 23 | Напольная плита Контактное устройство | Защита от риска падения пассажиров и обслуживающего персонала в машинное отделение, где плита пола снята.Обслуживающий персонал должен использовать контрольную коробку для запуска эскалатора по контрольной модели при условии, что напольная плита снята. |
| Дополнительное защитное устройство | ||
| 24 | Вспомогательный тормоз | Для подъема < 6 м эскалатора в качестве дополнительного защитного устройства |
| 25 | Устройство противопожарных откатных ворот | Когда это устройство срабатывает, оно может остановить работу эскалатора.Это устройство должно быть установлено возле эскалатора в здании. |
Устройство безопасности эскалатора
Конфигурация покупки
Три типичные конфигурации покупки для выбора для удовлетворения различных потребностей клиентов, уделяя внимание безопасности, эффективности, надежности, модному внешнему виду или другим областям:
Стандарт - Адекватно удовлетворяет основные функциональные потребности эскалатора.
Профессиональные - полностью отвечают потребностям различных функций, обычно используемых в эскалаторах, оснащенных функцией энергосбережения частотно-регулируемого привода.Приватное гребенчатое освещение и щеточное освещение юбки.
Делюкс - полностью отвечает потребностям различных функций эскалатора, оснащен функцией энергосбережения с частотным приводом, приводная машина использует высокоэффективный спиральный конический редуктор, обеспечивает разнообразное освещение для украшения эскалатора, использование нержавеющей стали толщиной 2 мм. и другие передовые материалы, 4-литровая масленка большой емкости и другие роскошные конфигурации.
Если необходимы индивидуальные продукты для эскалаторов, пожалуйста, свяжитесь с нами для обсуждения специальной конфигурации эскалатора.
Матрица ттри типичных конфигурации закупок
| Конфигурация | В помещении | открытый | |||||
| Компонент | Стандарт | Профессиональный | Делюкс | Стандарт | Профессиональный | Делюкс | |
| Конфигурация безопасности | Гребень с желтым предупреждением | / | ✔ | ✔ | / | ✔ | ✔ |
| Интерфейс аварийной остановки в случае пожара | / | ○ | ✔ | / | ○ | ✔ | |
| Расческа Освещение | / | ✔ | ✔ | / | ✔ | ✔ | |
| Вспомогательный тормоз | / | ○ | ✔ | / | ○ | ✔ | |
| Интерфейс здания и пакет безопасности обслуживания | / | ✔ | ✔ | / | ✔ | ✔ | |
| Под ступенчатым освещением | / | / | ✔ | / | / | ✔ | |
| Сохранение энергии | Коробка передач | Червячная коробка передач | Червячная коробка передач | Винтовая коробка передач | Червячная коробка передач | Червячная коробка передач | Винтовая коробка передач |
| Режим энергосбережения | Непрерывная работа | Скорость холостого хода с VF в режиме ожидания | Прерывистая работа с резервным VF | Непрерывная работа | Скорость холостого хода с VF в режиме ожидания | Прерывистая работа с резервным VF | |
| Украшение | Освещение панели юбки | / | / | ○ | / | / | ○ |
Конфигурация(продолжить)
| Конфигурация | В помещении | открытый | |||||
| Компонент | Стандарт | Профессиональный | Делюкс | Стандарт | Профессиональный | Делюкс | |
| Материал | Юбка-панель | 1,5 ммSUS430 | 1,5 ммSUS304 | 2ммSUS304 | 1,5 ммSUS304 | 1,5 ммSUS304 | 2ммSUS304 |
| Профили террас | 1,5 ммSUS430 | 1,5 ммSUS304 | 2ммSUS304 | 1,5 ммSUS304 | 1,5 ммSUS304 | 2ммSUS304 | |
| Входная коробка | SUS430 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | |
| Напольная плита | SUS430 | SUS304 | Алюминий | Алюминий | Алюминий | Алюминий | |
| Поручень | СБР | СБР | NT | СБР | СБР | CSM | |
|
Крышка ролика ступенчатой/ступенчатой цепи (водонепроницаемый чехол)) |
/ | / | / | ✔ | ✔ | ✔ | |
| Другие | Емкость топливного бака | 2л | 4л | 4л | 2л | 4л | 4л |
| Поплавковый выключатель смазки | / | ✔ | ✔ | / | ✔ | ✔ | |
| Индикация неисправности на верхней площадке | / | ✔ | ✔ | / | ✔ | ✔ | |
Предварительная сборка
Оказываем услуги по сборке эскалаторов.Клиенты могут заказать полуфабрикат, представляющий собой целый эскалатор, за исключением контроллера, который предлагается местным поставщиком для удовлетворения потребностей местного спецпредприятия.
Схема компоновки
Компоновочный чертеж (продолжить)
